熱浸鍍55%鋁鋅線設備介紹

時間：2014-07-10 16:00:51 作者：來源：

3、熱浸鍍55%鋁鋅線

1、應用實例及照片



2、連續熱鍍鋁鋅生産線（CGL）采用歐、日、印提供連續式熱浸鍍鋁鋅設備，可選擇CQ、LFQ、DQ或SQ級軋硬原料，¶
生産鍍55%Al-Zn鋼闆。該産線具有如下特點：

1.采用日本三菱焊接機，提高焊接口穩定性，保證連續生産效率；
2.退火爐采用“L“式設計，利用廢氣預加熱鋼帶，提高能(nén©g)源利用率；
3.采用濕式光整改善鋼帶表面質量，防皺輥的使用有效防止↕0.1~0.2mm薄闆的皺折；
4.同時具備有生産普通鈍化和耐指紋鈍化的能(n♠éng)力。






3、生産流程圖

1.開卷機 Uncoiler
2.脫脂段 Degreasing Section
3.入口活套 Entry Accumulator
4.非氧化退火爐 Non-Ox Annealing Furnace
5.鋅鍋 Pot
6.光整 Skin Pass Mill
7.拉矯Tension Leveler
8.鈍化槽 Chromate And Anti-Finger Coater
9.出口活套 Exit Accumulator
10.收卷機Recoiler

4、鍍鋁鋅闆規格（GL）

品名 Product	厚度 Thickness（mm）	寬度 Width（mm）	內徑 Coil ID
GL	0.23～1.2	800～1250	508/610

5、相關規格資料
5．1、 JIS G3321 機械性能

注： 1. JIS标準括号內的值在此作為參考列出。
2. 鍍層量為AZ170，（AZ185），（AZ200）不适用于SGLCD型×号産品。
5．2、 JIS G3321 厚度公差

單位：mm


注：JIS3321 公稱厚度表示基闆厚度，不包含鍍層厚度

寬度(冷軋基闆) Width(w)	允許公差tolerances
800＜w≤1250	（0，+7）

5．4、JIS G3321 平坦度
單位：mm

寬度 Width （W）	種類 TYPE
寬度 Width （W）	全波 Bow wave	邊波 Edge wave	中波Center wave
W＜1000	12 max	8 max	6 max
1000≤W＜1250	15 max	9 max	8 max

注：1. 邊波就是鋼闆和鋼帶在邊部（寬度方向上）出現的(®de)波浪。
2. 中波就是鋼闆和鋼帶在中間部位出現的波φ浪。
5．5、 JIS G3321 鍍層量
單位：g/m2


5．6、JIS 3321 化學處理 [URL]6bbf7d22b523aade294508a4e3626ee0.gif

5．7、 ASTM A792 機械性能

5．8、 ASTM A924（M）厚度公差
熱浸金屬鍍層闆厚度公差為最小邊距3/8英寸(10毫米）測得

a. 厚度測量應在寬度方向兩端不少于3/8英寸處
b. 厚度測量應在寬度方向兩端不少于10mm處
熱浸金屬鍍層闆厚度公差為最小邊距1英寸(25毫米）測得


5．9、 ASTM A924(M) 寬度公差

5．10、 ASTM A924(M) 平坦度

注：本表可用于裁切闆，不适用于結構鋼和高強度低合金鋼
5．11、 ASTM A792(M) 鍍層要求

5．12、 BS EN10346 機械性能

5．13 BS EN10346 鍍層要求

單位：mm

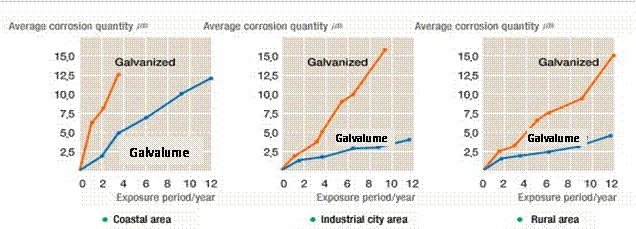

6．1、取樣樣本
- 鋼闆 (附著量 150g/㎡)
- 鍍鋅鋼闆 (附著量 275g/㎡)鍍鋁鋅

沿海地區 工業區 農村地區
7、訂購資料
請全數列出下表各項，以便快速正确處理貴司之訂單。

項次 Item	注明項目 Information	範例 Example
1	品名(熱浸鍍55%鋁鋅合金鋼卷) Product type (Flow of Hot-dipped 55% Alu-zinc)	熱浸鍍55%鋁鋅合金鋼卷 Flow of Hot-dipped 55% Alu-zinc
2	規格記号(JIS / ASTM或其它目錄) Specification designation (JIS /ASTM or Others)	JIS G3321-2005
3	鍍層表面精整(一般/微細鋅花) Surface finish (Regular / Mini spangle)	一般鋅花 Regular Spangle
4	調質 Skin pass	No
5	鍍層量Coating mass	AZ150
6	化學處理(鉻酸/耐指紋) Chemical surface treatment (Chromating / Anti-finger print)	鉻酸處理 Chromating treatment
7	尺寸(厚度x寬度mm) Dimensions (Thickness x Width mm)	1.15 mm x 1219 mm
8	質量(實際質量/理論質量/理論最小質量) Mass (AW/TW/TMW)	實際質量 Actual mass
9	單卷限重(最小與最大)(噸) Minimum & Maximum coil weight (metric tonnes)	6.0 ~ 8.0
10	鋼卷內徑(508或610mm) Coil inner diameter (mm)	610
11	用途 Application	樓層闆 Deck
12	訂購數量(噸) Order volume (metric tonnes)	500
13	交貨日期 Delivery date	2008年8月 August , 2008
14	包裝方式 Packing requirement	依公司标準 Company Standard
15	特殊要求 Special Requirements	-

宗承鍍鋁鋅鋼品具有多種規格，客戶可以鋼品尺寸、重量、與用途需求向本公司訂購适用(yòng♥)之鋼品。客戶于訂購前或使用
本公司産品後，如有質量上之疑問時，請與本公司聯系。
